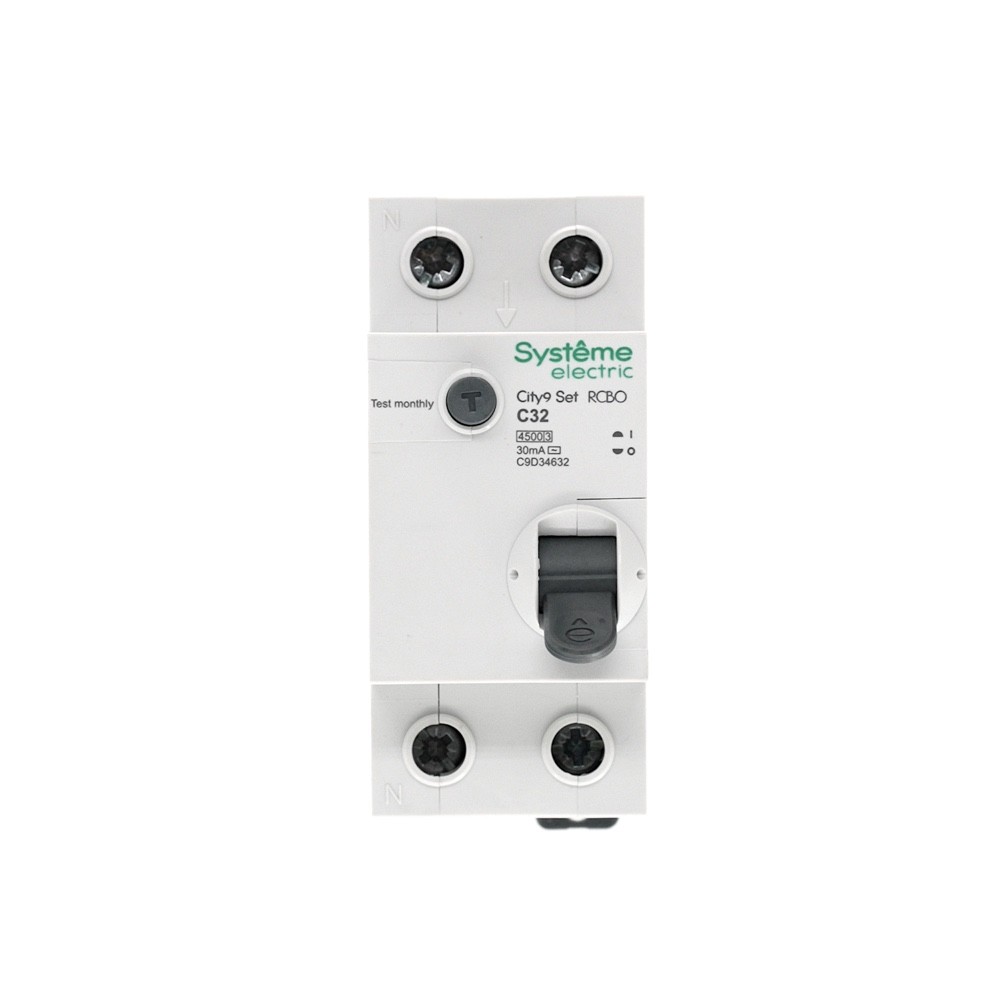

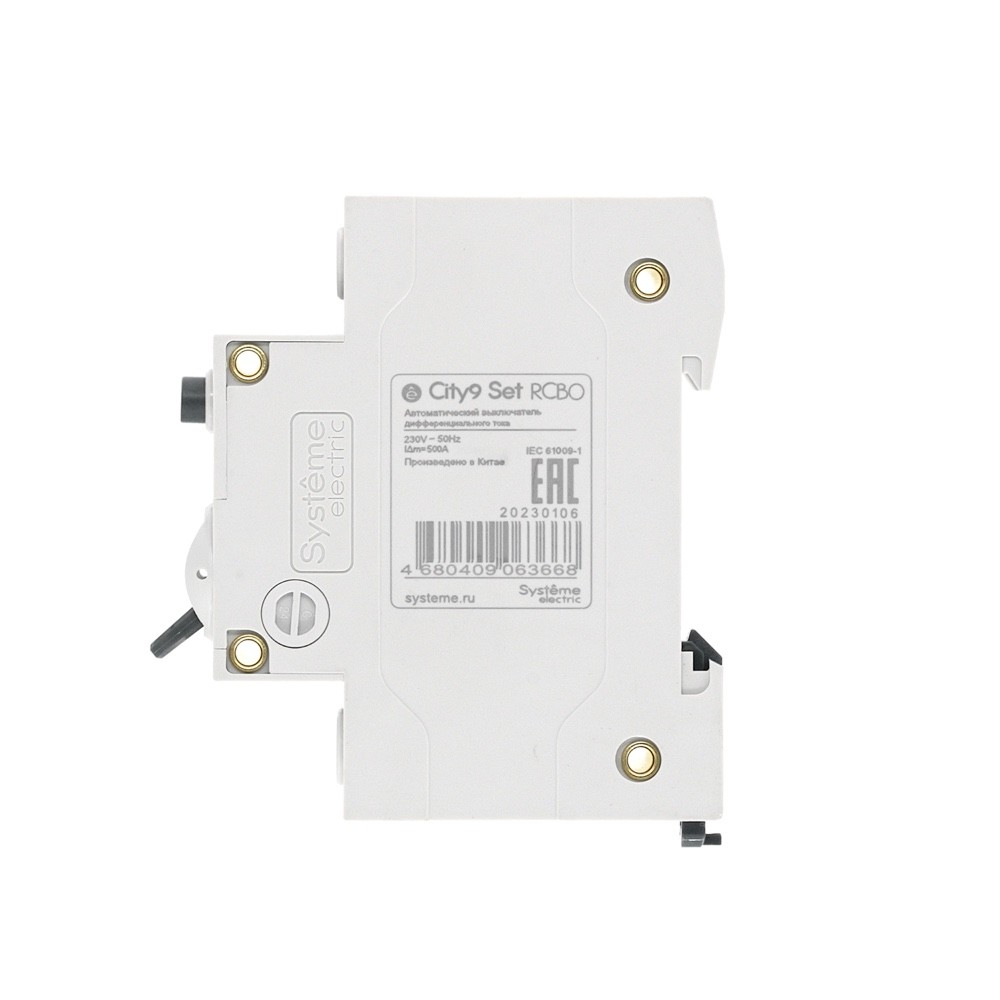

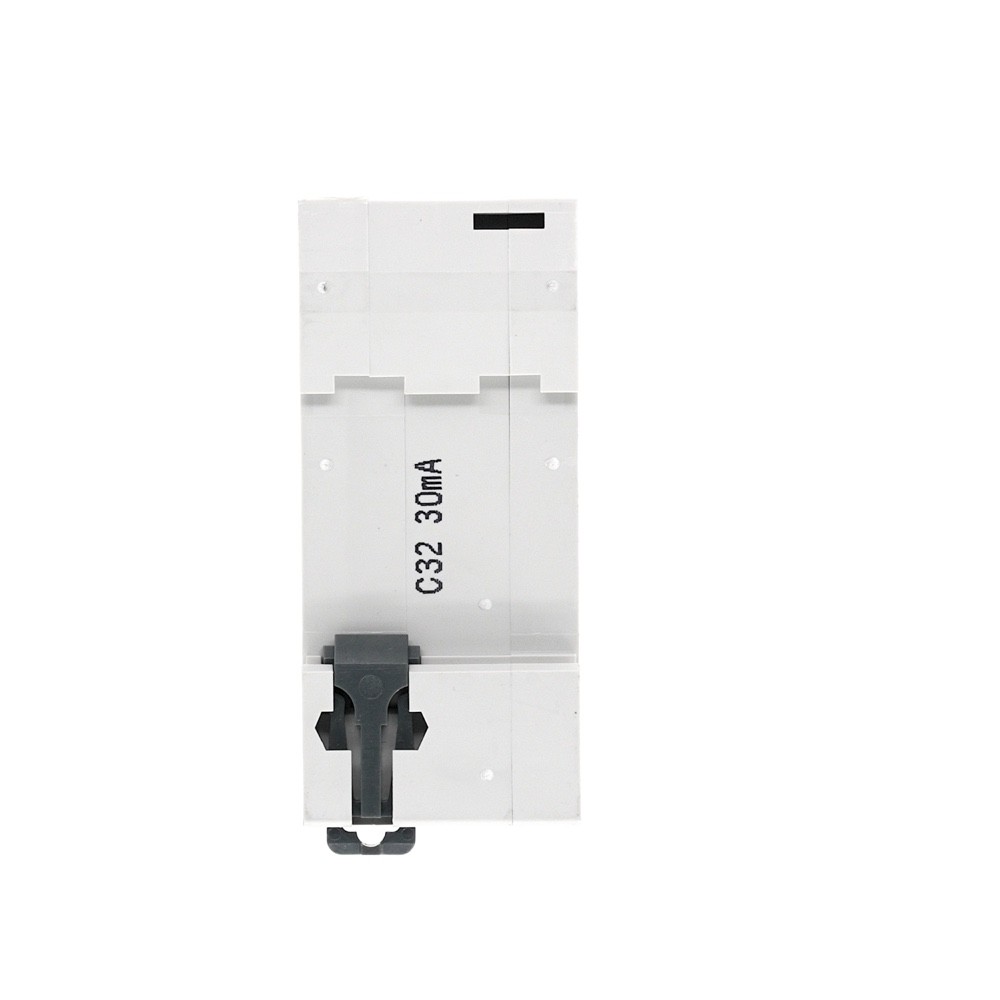

Автоматические выключатели дифференциального тока (АВДТ) серии City9 Set Systeme Electric,1P+N, номинальный ток 32 А, характеристика С, Icn = 4.5 кА, ток утечки 30 мА, тип АС. АВДТ применяется в электрических сетях напряжением 230В. Предназначен для защиты сети от перегрузок, людей от поражения электрическим током и токов короткого замыкания. Уставка по току утечки 30 мА обеспечивает гарантированную защиту людей при прямом прикосновении. Кнопка тест обеспечивает проверку работоспособности аппарата. Крепление на DIN-рейку шириной 35 мм. Безопасные клеммы (ранее Schneider Electric Easy9 EZ9D34632).
| Тип напряжения | EV000460 |
| Глубина установочная (встраив.) | 45 |
| Номин. ток | 32 |
| Номин. напряжение | 230 |
| Характеристика срабатывания (кривая тока) | EV000084 |
| Номин. напряжение изоляции Ui | 500 |
| Номин. ток утечки | 0.03 |
| Тип тока утечки | EV000460 |
| Устойчивость к импульсному току | 0.25 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 4 |
| Степень загрязнения | 2 |
| Модульная ширина (общ. кол-во модульных расстояний) | 2 |
| Частота | EV008013 |
| Степень защиты (IP) | EV006405 |
| Количество защищенных полюсов | 1 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
| Номин. отключающая способность по IEC 60947-2 | 4.5 |
| Подходит для скрытого монтажа (заподлицо) | Нет |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1...16 |
| С блокировкой | Нет |
| Общ. количество полюсов | 2 |
| Защита от ложного срабатывания | Нет |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4 |
| Номин. отключающая способность при коротком замыкании Icn по EN 61009-1 | 4.5 |
| Характеристика отключения | EV003978 |
