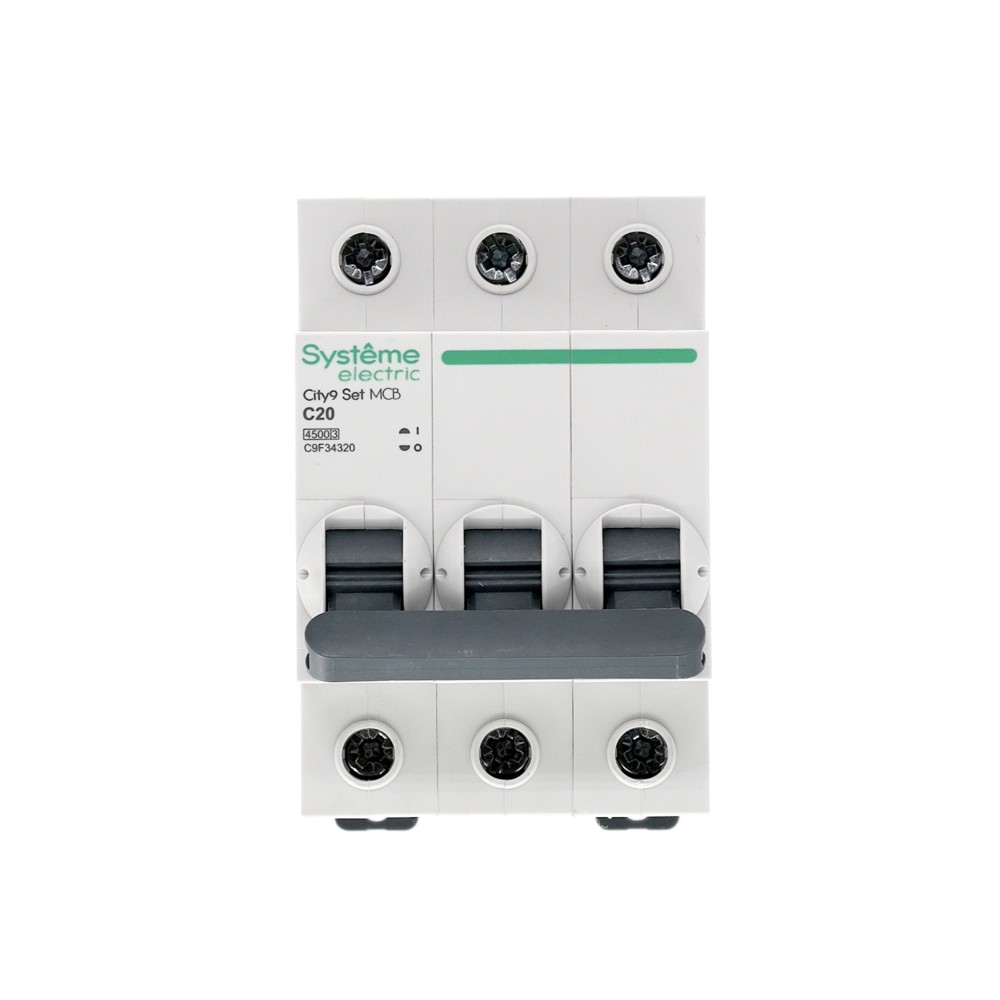

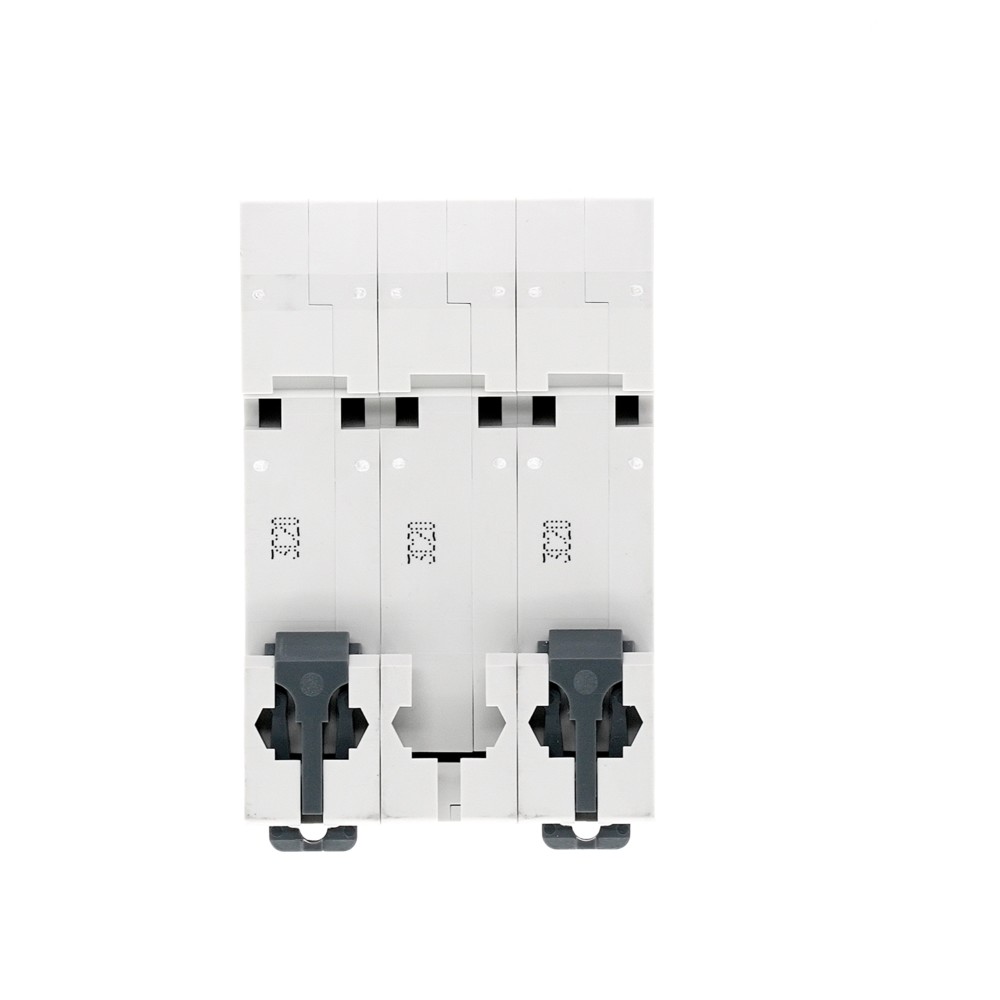

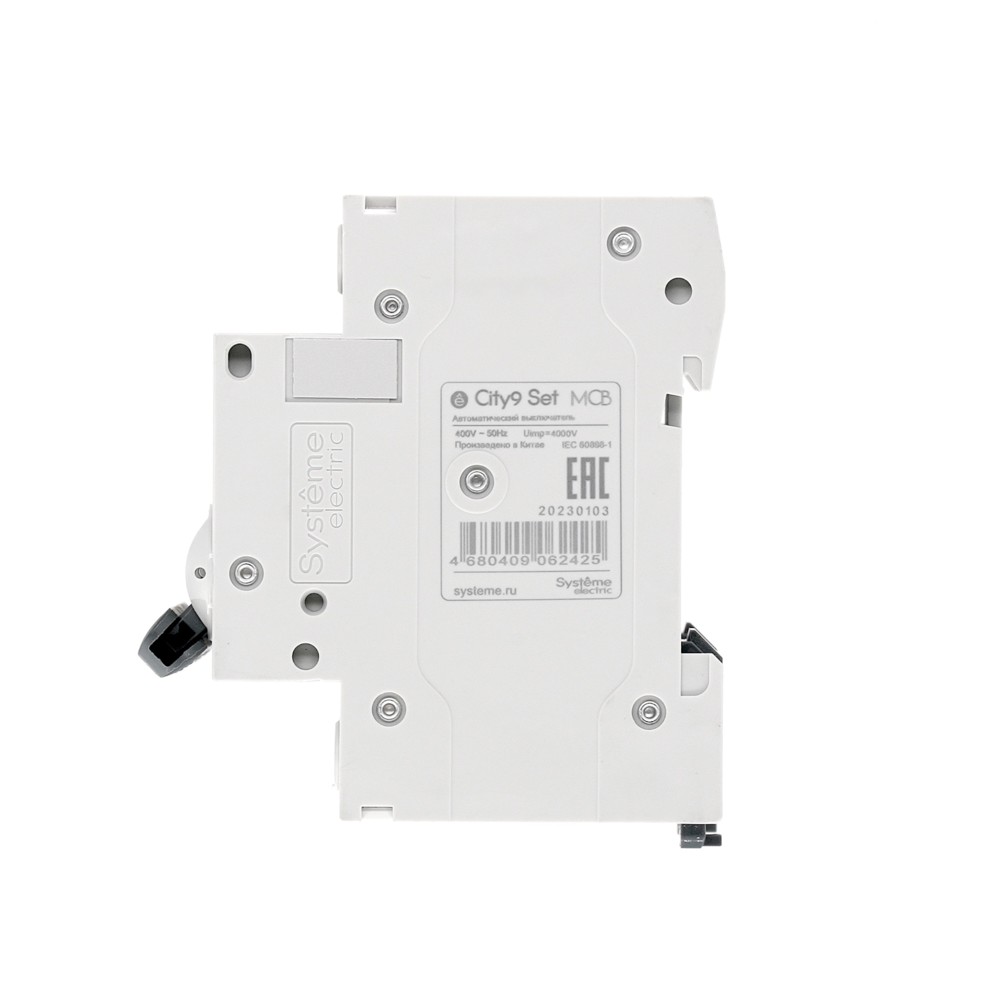

Автоматический выключатель серии City9 Set Systeme Electric, 3-полюсный, номинальный ток 20 А, характеристика С, Icn = 4.5 кА. Применяется в электрических сетях напряжением 400 В. Предназначен для защиты от перегрузок и токов короткого замыкания. Оснащен механизмом «мгновенной коммутации». Ударопрочный корпус из специального пластика с 6 металлическими заклепками. Безопасные клеммы исключают попадание кабелей в заклеммное пространство (ранее Schneider Electric EZ9F34320).
| Тип напряжения | EV000460 |
| Глубина установочная (встраив.) | 45 |
| Номин. ток | 20 |
| Номин. напряжение | 400 |
| Частота | 50...60 |
| Характеристика срабатывания (кривая тока) | EV000084 |
| Номин. напряжение изоляции Ui | 440 |
| Класс токоограничения | 3 |
| Степень загрязнения | 2 |
| Модульная ширина (общ. кол-во модульных расстояний) | 3 |
| Степень защиты (IP) | EV006405 |
| Количество защищенных полюсов | 3 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Нет |
| Номин. отключающая способность | 4.5 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1...16 |
| Возможна дополнит. комплектация | Нет |
| Общ. количество полюсов | 3 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | 4.5 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 4.5 |
