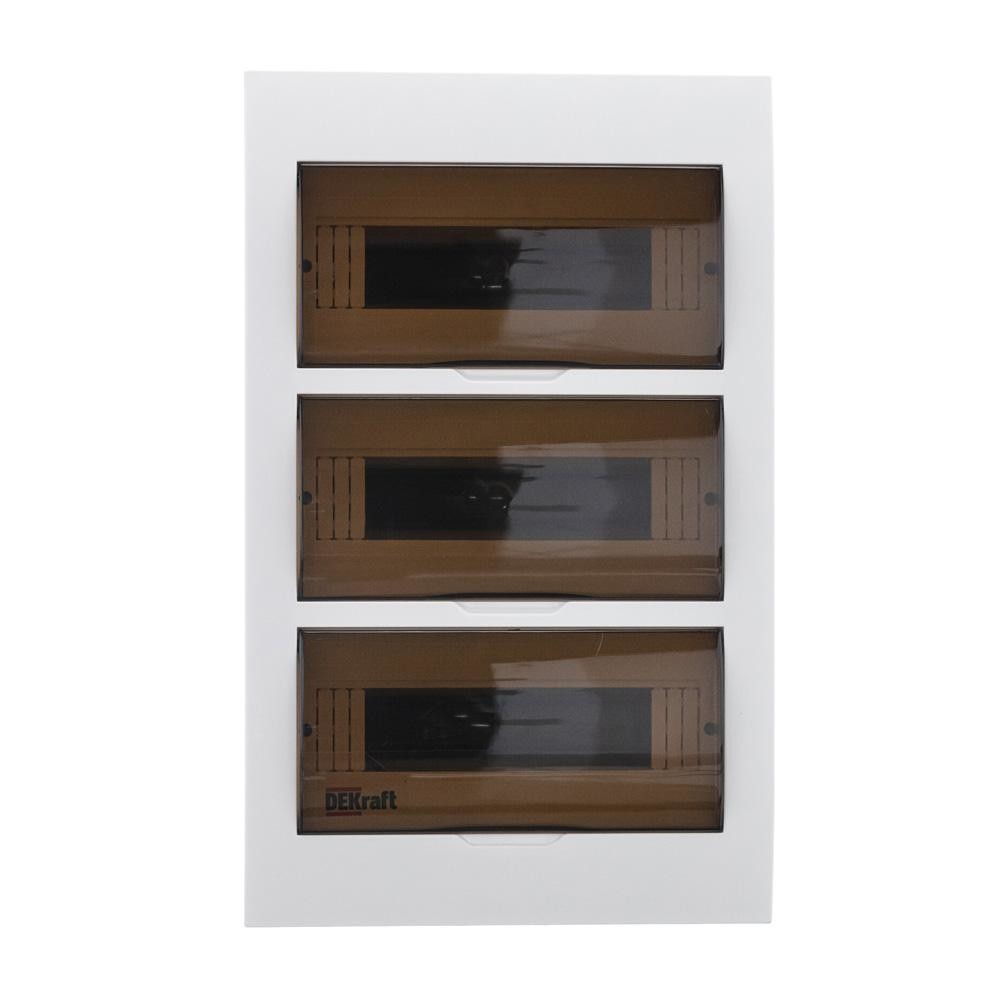

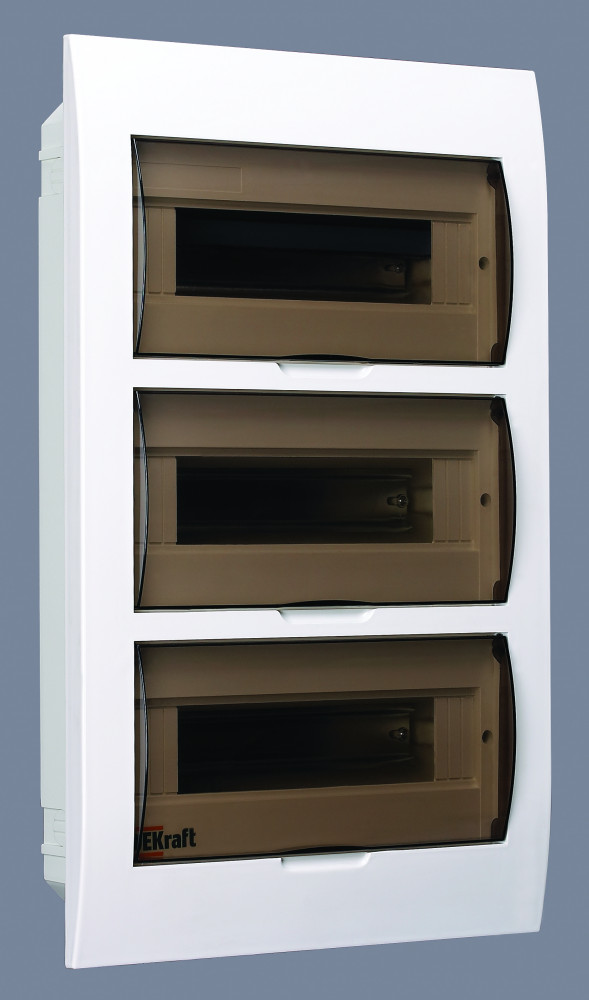

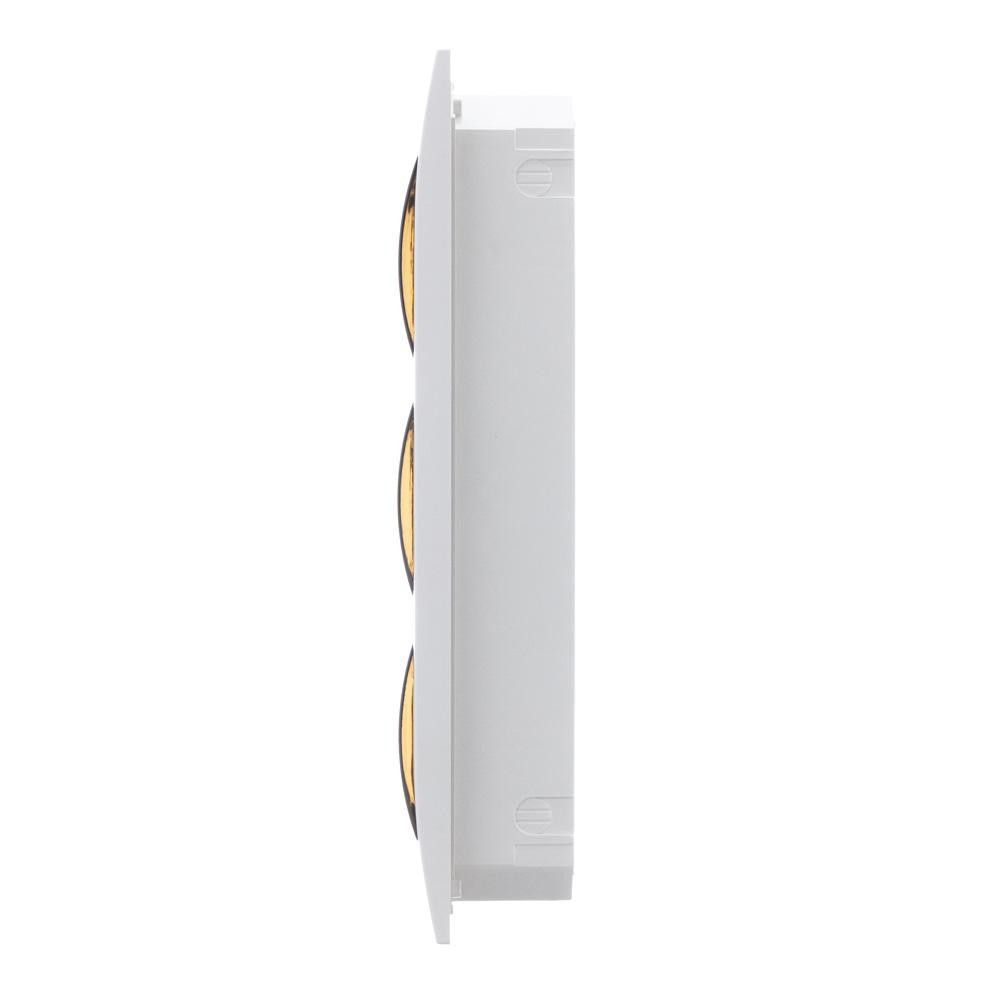

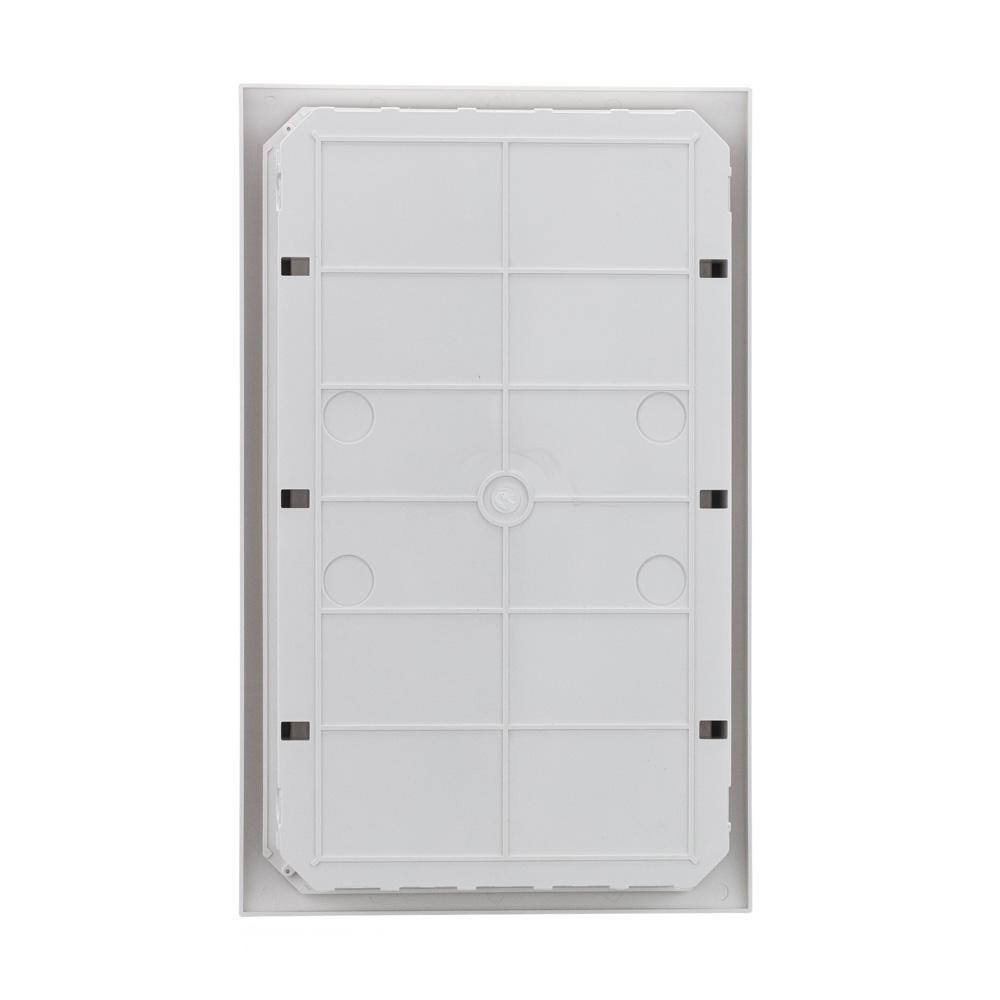

Корпус пластиковый встраиваемый для электрических аппаратов серии ЩРВ-П IP41 используют для установки в них модульной защитной аппаратуры. Дизайн корпуса имеет элегантные и скругленные формы, как и дверца, ее цвет темное органическое стекло.
Фронтальные части корпуса, дверца, основание корпуса изготавливаются из самозатухающего ABS-пластика. Корпус имеет штампованные вводы для кабелей с разных сторон.
Корпус является встраиваемым, имеет 3 черных DIN-рейки и 36 модулей (18 мм) для установки устройств, изолированные держатели для шинок, шинки N и PE. Дверцы на каждый ряд фиксируются в верхнем положении. Щиток на 100% совместим с модульным оборудованием Dekraft и Systeme Electric.
| Способ монтажа |
EV000383 |
| Цвет |
EV000202 |
| Ширина |
341 |
| Высота |
503 |
| Глубина |
102 |
| Номер цвета RAL |
9003 |
| С монтажной платой/панелью |
Нет |
| Количество дверей |
3 |
| Глубина установочная (встраив.) |
65 |
| Количество рядов |
3 |
| Тип крышки (наружной) |
EV004216 |
| Смотровое окошко |
Нет |
| EMC-исполнение (электромагнитная совместимость) |
Нет |
| Возможность расширения |
Нет |
| DIN-рейка |
Да |
| Материал корпуса |
EV000139 |
| Модульная ширина (общ. кол-во модульных расстояний) |
36 |
| Тип закрытия |
EV000154 |
| Степень защиты (IP) |
EV006416 |
| Прозрачная крышка/дверца |
Да |
| С замком |
Нет |
| Тип крышки |
EV000116 |
