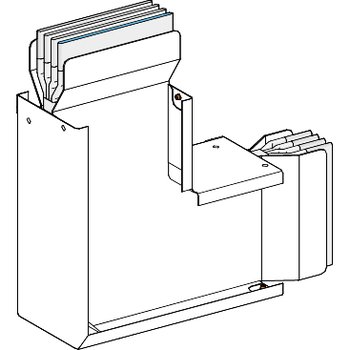

KTA2000LC4B СЕКЦИЯ УГЛОВАЯ ВЕРТИКАЛЬНАЯ
СЕКЦИЯ УГЛОВАЯ ВЕРТИКАЛЬНАЯ
| Наименование продукта | KT |
| [ue] номинальное рабочее напряжение | 1000 В |
| [ui] номинальное напряжение изоляции | 1000 В |
| Цвет | Белый (RAL 9001) |
| Частота сети | 50/60 Гц |
| Область применения | смена направления |
| Положение нейтрали | справа |
| Материал корпуса | полиэфирная пленка |
| Стандарты | МЭК 61439-6 МЭК 61439-1 |
| Материал | Алюминий |
| Линейное сопротивление | L: R1 35 °C= 0.034 mΩ/m при Inc и 50 Гц L: X1 35 °C= 0.011 mΩ/m при Inc и 50 Гц L: Z1 35 °C= 0.035 mΩ/m при Inc и 50 Гц L – PE: R0 20 °C= 0.42 mΩ/m метод симметричных составляющих L – PE: X0 20 °C= 0.286 mΩ/m метод симметричных составляющих L – PE: Z0 20 °C= 0.508 mΩ/m метод симметричных составляющих L – L: Rb0 20 °C= 0.059 mΩ/m метод полного сопротивления L – PE: Rb0 20 °C= 0.231 mΩ/m метод полного сопротивления L – L: Rb1 35 °C= 0.075 mΩ/m при Inc методом полного сопротивления L – PE: Rb1 35 °C= 0.292 mΩ/m при Inc методом полного сопротивления L – L: Xb 35 °C= 0.015 mΩ/m при Inc и 50 Гц методом полного сопротивления L – PE: Xb 35 °C= 0.17 mΩ/m при Inc и 50 Гц методом полного сопротивления L – N: R0 20 °C= 0.128 mΩ/m метод симметричных составляющих L – N: X0 20 °C= 0.054 mΩ/m метод симметричных составляющих L – N: Z0 20 °C= 0.139 mΩ/m метод симметричных составляющих L – N: Rb0 20 °C= 0.059 mΩ/m метод полного сопротивления L – N: Rb1 35 °C= 0.075 mΩ/m при Inc методом полного сопротивления L – N: Xb 35 °C= 0.024 mΩ/m при Inc и 50 Гц методом полного сопротивления L: R20 20 °C= 0.028 mΩ/m PE: 20 °C= 0.126 mΩ/m |
| Полярность шинопровода | 3L + N + PE |
| Рабочий угол | 90-90 ° |
| Материал контактов | медь |
| Линейная нагрузка | 26 кг/м |
| Серия | Canalis Canalis |
| Гарантия | Срок гарантии на данное оборудование составляет 1 год с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Рабочая температура окружающей среды | 0-35 °C (100 % от In) 35-40 °C (97% от In) 40-45 °C (93 % от In) 45-50 °C (90 % от In) 50-55 °C (86 % от In) |
| Степень защиты ip | IP55 в соответствии с МЭК 60529 |
| [ie] номинальный рабочий ток | 2000 А в 35 °C |
| Краткое название устройства | KTA |
| Тип продукта | угловая секция |
| Maximum voltage drop | |
| Исполнение | стандартное исполнение |
| Суммарный коэффициент нелинейных искажений тока на входе | 0-15 % 2000 А 15-33 % 2500 А 33-100 % 3200 А |
| [ipk] допустимый пиковый ток | 154 кА |
| Предел теплового напряжения | 4900 А²·с |
| Излучаемое магнитное поле | 1.3 µT |
| Заземляющий контур | стандартное защитное заземление |
| Поставляемое оборудование | секция кабельного канала соединительный блок |
| Описание шинопровода | стандарт |
| Тип смены направления | направление 1 : на ребро к вверх |
| Степень ударостойкости ik | IK08 в соответствии с IEC 62262 |
| [icw] кратковременно выдерживаемый ток | 70 кА |
| Тип измерений | короткое плечо на заказ |
| Информация о ремонтопригодности | Подлежит замене |
526800,00 руб.
